ABN6502 SBC R2 Deluxe – SMD-monteret

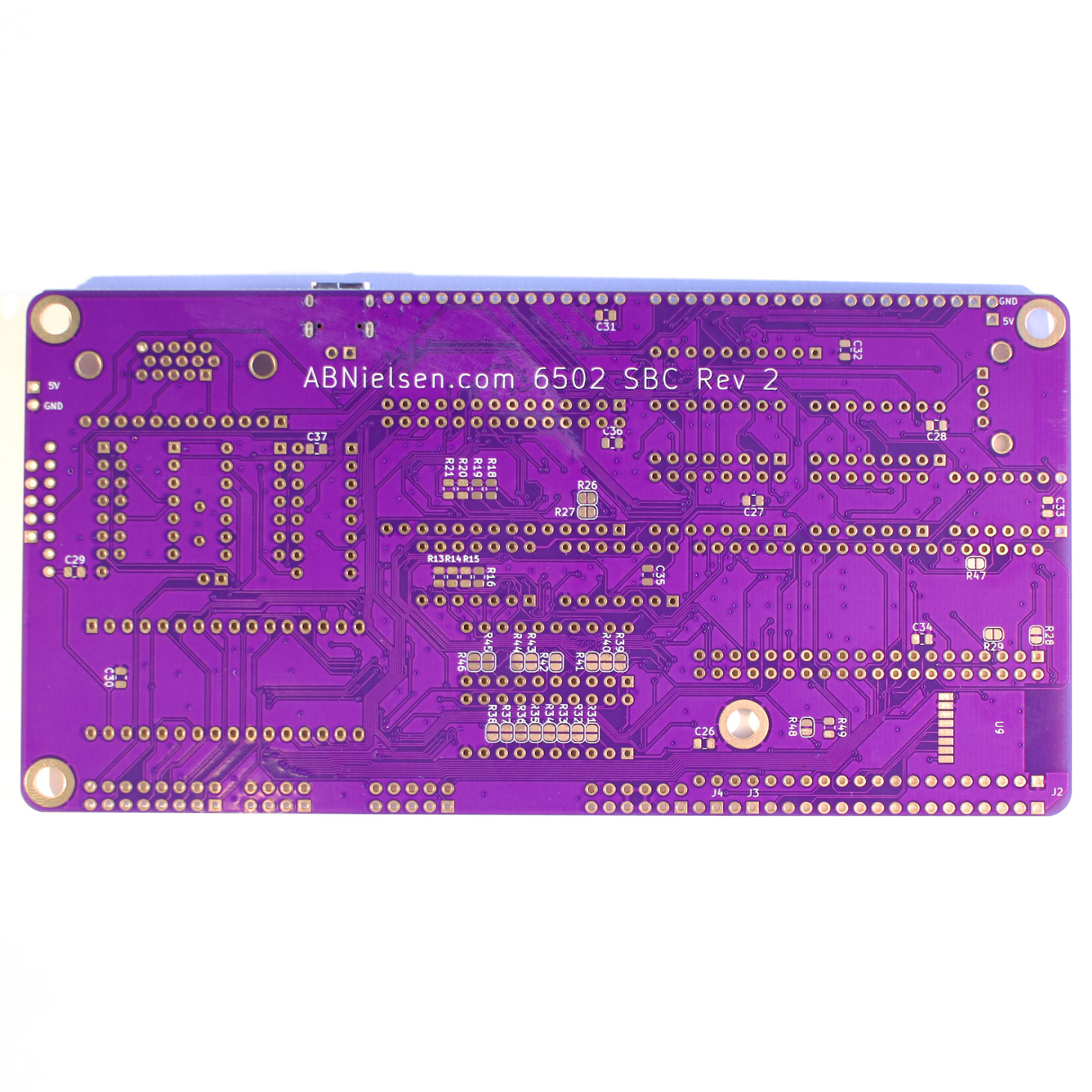

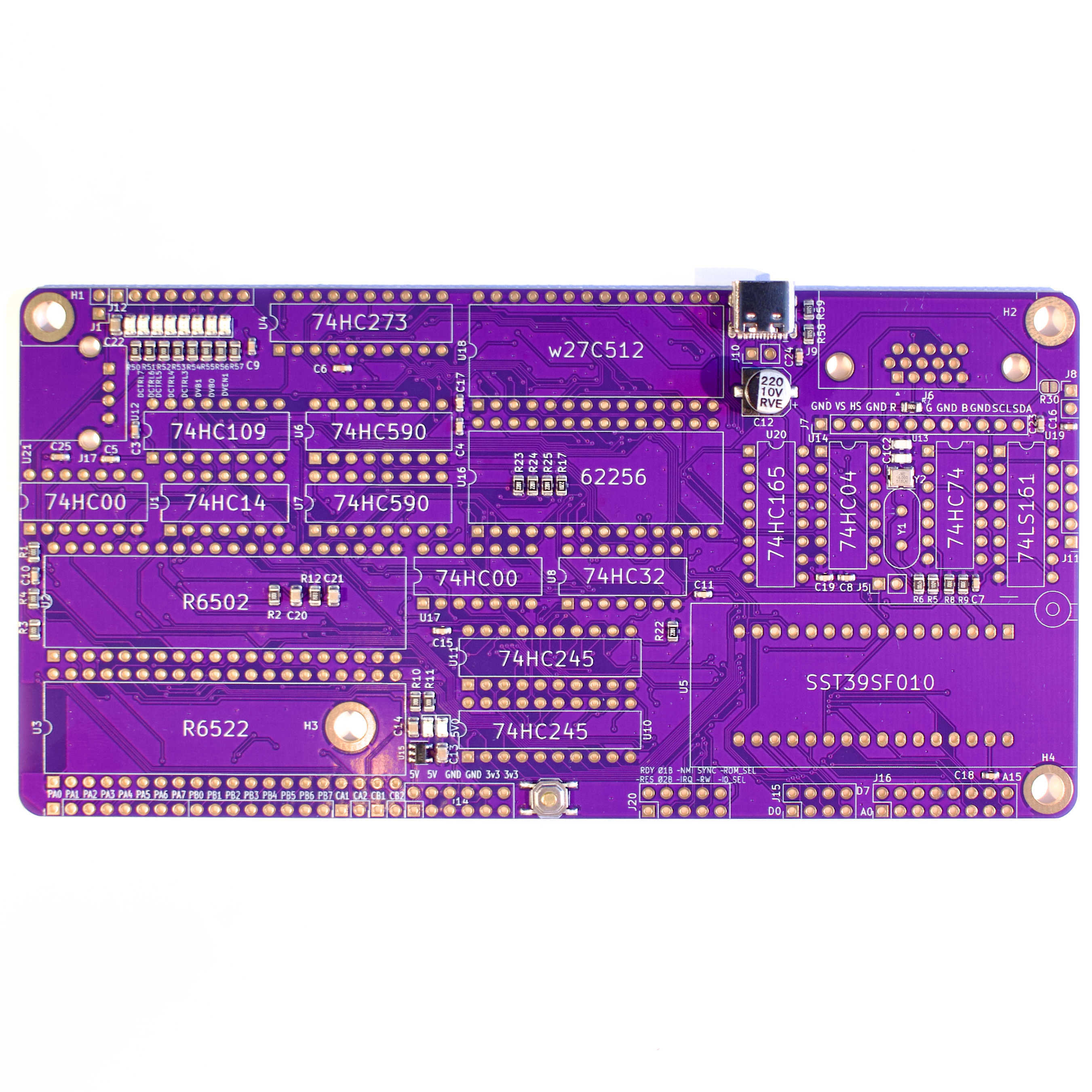

ABN6502 SBC R2 Deluxe med ENIG-overfladebehandling og formonterede SMD-komponenter. USB-C-stik, SOT23-5-regulator, 16 MHz-krystal, LED’er og passive komponenter er allerede loddet på. Du skal selv lodde soklerne på og montere DIP-IC’erne.

Printet har ENIG-overfladebehandling (kemisk nikkel og guld). Den giver en plan overflade, som er velegnet til fine komponentben, og beskytter mod oxidering, så printet kan opbevares længe og stadig loddes pålideligt. Behandlingen er blyfri, RoHS-kompatibel og slidstærk.

ABN6502 er en alsidig singleboard-computer med 6502-processor, udviklet til læring, eksperimenter og genbrug af elektronik. Den understøtter både CMOS- og NMOS-versioner af 6502 og kombinerer klassisk computerteknik fra 1970’erne, 80’erne og 90’erne med nutidige muligheder.

Du kan programmere den i 6502-assembler, BASIC og C. Parallelle porte, SPI, I²C og serielle forbindelser gør det muligt at tilslutte forskelligt tilbehør. Klokfrekvensen er 2 MHz og kan konfigureres til 1, 2, 4, 8 eller 16 MHz.

Computeren understøtter 64 eller 128 KB ROM og 32 KB RAM, hvoraf 24 KB er tilgængelige for brugerprogrammer og 2 KB er reserveret til video-RAM. Du kan bruge nye, genbrugte eller ældre ubrugte komponenter. Et nRF24L01+-modul giver mulighed for trådløs indlæsning af programmer.

ABN6502 har monokrom VGA-visning med 51 × 30 tegn, en 6522 til fleksibel I/O og en 74HC273-udgangsport til skrifttypebanker og videostyring. Resetkredsløbet hjælper med at sikre korrekt drift og forhindrer, at skærmen bliver blank. Styresignaler samt adresse- og databus er tilgængelige til udvidelser.

Projektet lægger vægt på at genbruge og istandsætte komponenter. Det understøtter Microsoft BASIC og C-programmer via cc65-compiler og er velegnet til både hobbyprojekter og undervisning.

Læs mere om projektet her: ABN6502 SBC på Hackaday.io.

Video

Byggevideoen gennemgår designmål, montering og lodning af printet, første opsætning samt montering og test af DIP-IC’er.
