Atmel AT27C512R-55PC 64 KB OTP EPROM, DIP-28, NOS

Atmel AT27C512R-55PC er en 512 Kbit (64K x 8) CMOS-EPROM i et 28-benet plastik-DIP-hus. Mærkningen -55 angiver 55 ns-hastighedsklassen, P plastikhus og C det kommercielle temperaturområde. Chipsene er new old stock med datokode 0309 (2003) og har aldrig været brugt.

Programmering: Denne chip kan programmeres med Relatively Universal ROM Programmer (RURP) og understøttes af Firestarter-softwaren. Vælg den chipprofil, der passer til netop denne type og til databladets programmeringsspænding.

Bemærk: Plastikhuset har intet vindue, så chippen er OTP (kan programmeres én gang) og kan ikke slettes med UV-lys. Den passer i sokler til den almindelige 27C512/27512-pinout og er velegnet til en færdig ROM-kopi eller en endelig firmwareversion.

Ifølge Atmels datablad programmeres den med VCC på 6,5 V og 13,0 V på OE/VPP (ben 22) med den hurtige programmeringsalgoritme; ved læsning kører den på 5 V. Vælg en AT27C512R-profil i programmeren.

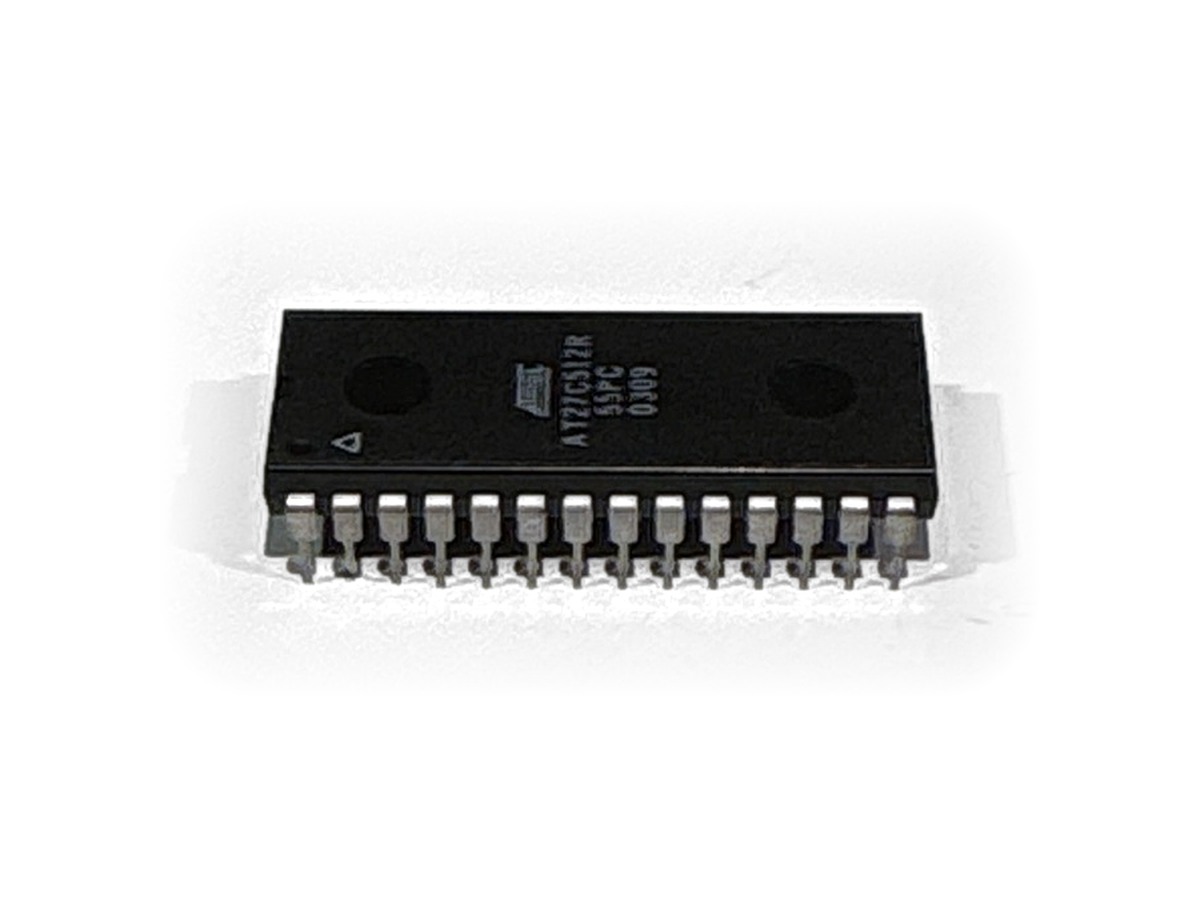

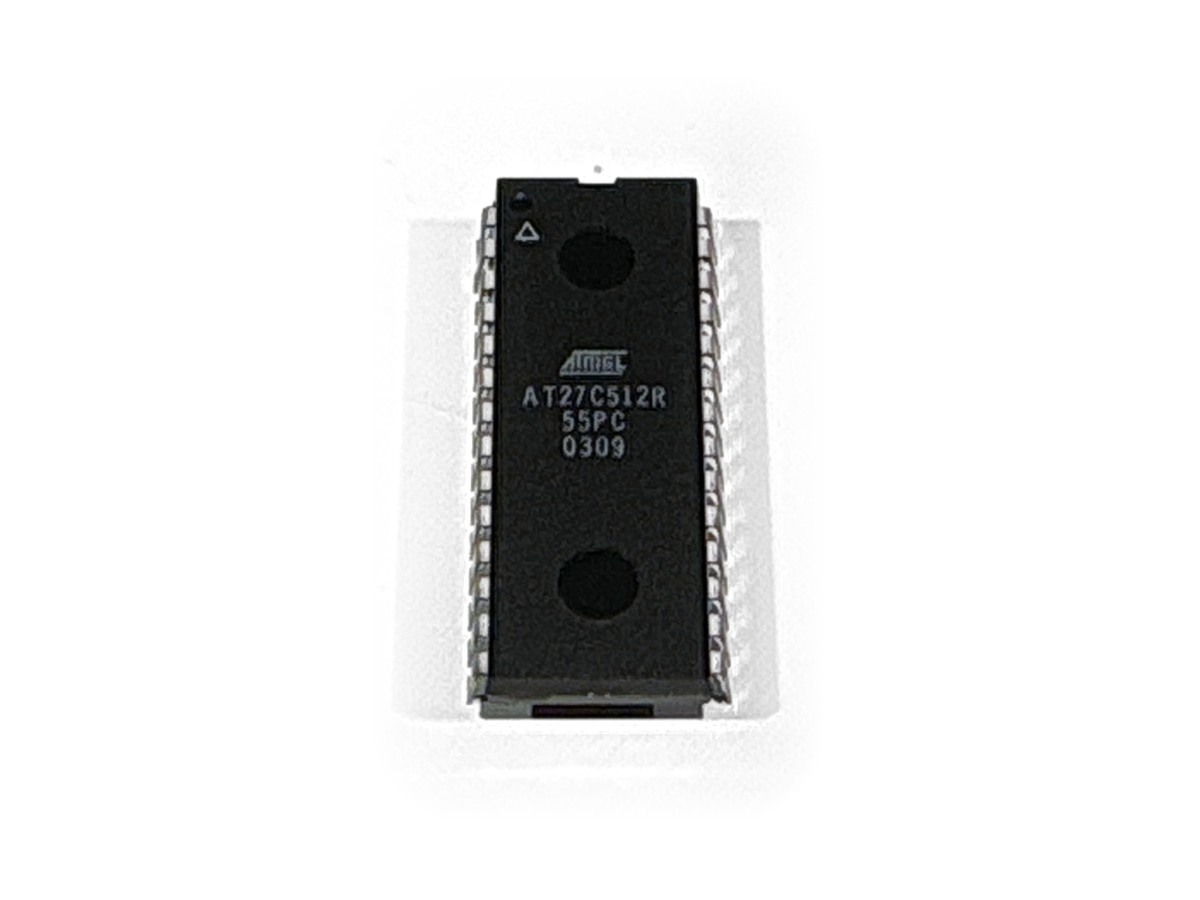

Billederne viser et af de faktiske eksemplarer; de er beskåret og lysjusteret.

Atmel AT27C512R datablad (Microchip)
