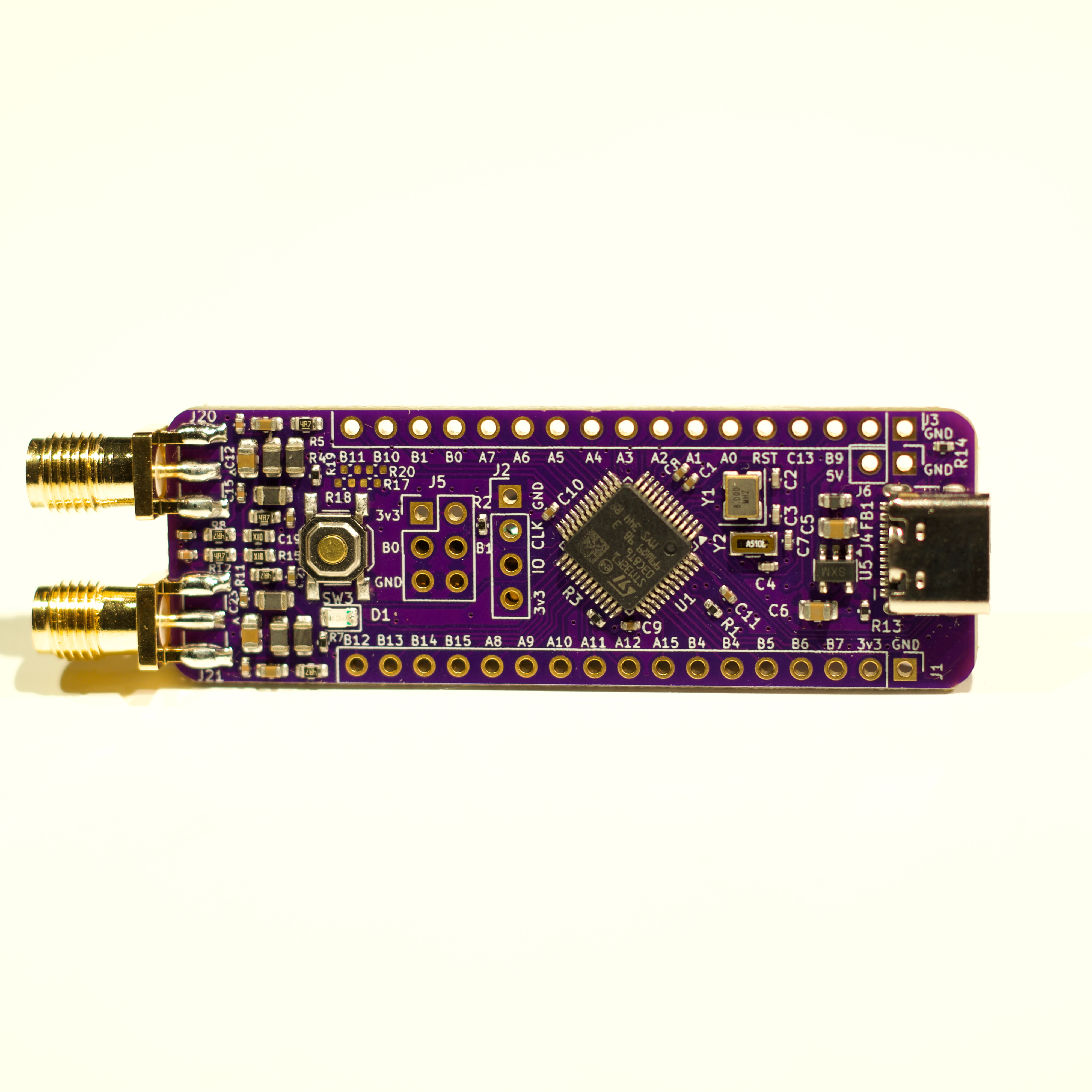

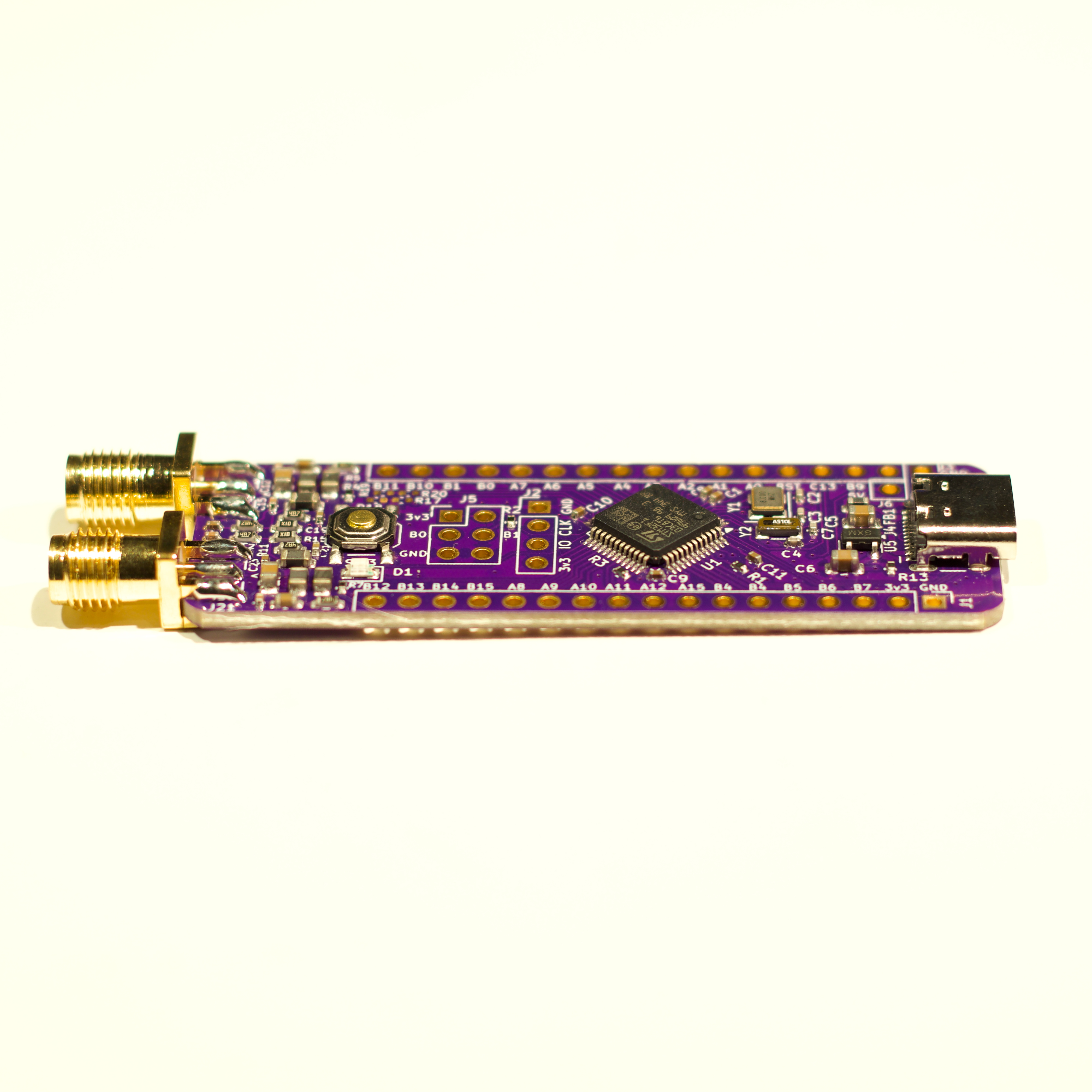

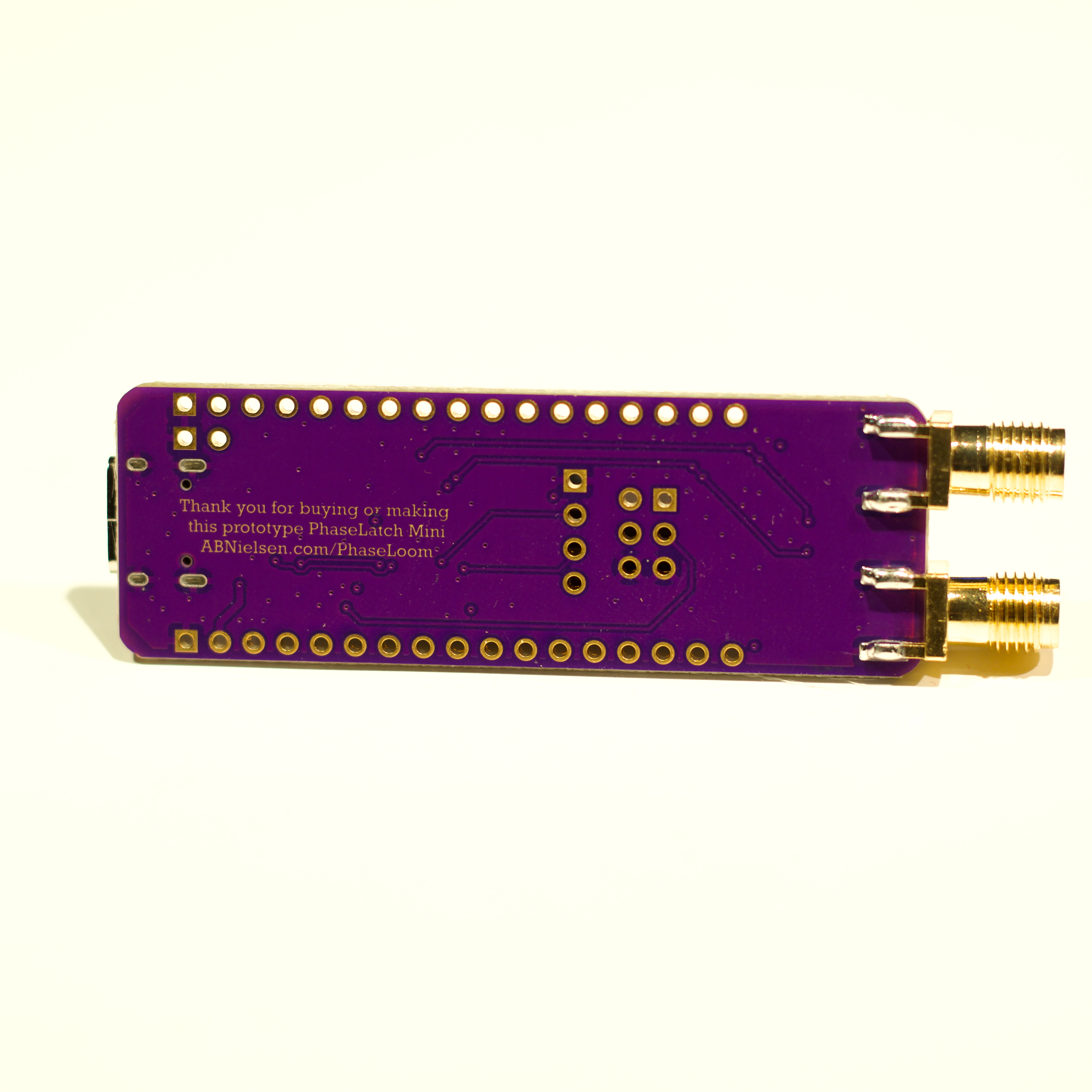

PhaseLatch Mini er en kompakt, billig SDR-frontend med direkte konvertering, bygget op omkring den udbredte STM32F103 Blue Pill-mikrocontroller. Den er lavet til at spille sammen med PhaseLoom IQ-mixeren — eller en hvilken som helst anden kvadratur-frontend — og giver ægte samtidig I/Q-sampling via mikrocontrollerens to ADC'er. Rå baseband-data streames over USB, så det er nemt at bruge sammen med GQRX, GNURadio eller egne DSP-værktøjer.
VIDEO
Modsat typiske mikrocontrollere, der multiplexer flere indgange ind i én ADC, har STM32F103 to helt uafhængige ADC'er, der kører i takt. Det lader PhaseLatch Mini opsamle rene, tidsjusterede I/Q-data uden dyr hardware eller specialkredse. Et omhyggeligt afstemt passivt lavpasfilter står for anti-aliasing, mens DMA sikrer kontinuerlig, uafbrudt streaming med over 200 kHz brugbar båndbredde.
PhaseLatch Mini er oplagt til radioeksperimentatorer, hobbyfolk og udviklere, der arbejder med HF- og FM-signaler, og er ideel til at lære om SDR-arkitektur, IQ-ubalance, spejlundertrykkelse, digital nedkonvertering og de udfordringer, virkelighedens RF byder på.
Hele projektet — firmware, diagrammer og Python-scripts til værten — er fuldstændig open source. Du kan udforske, ændre og bygge din egen version direkte fra GitHub-repositoriet:
Uanset om du er i gang med amatørradio, bygger dine egne modtagere eller udvider din retrocomputing-SDR-opstilling, er PhaseLatch Mini et effektivt og prisvenligt værktøj til moderne RF-eksperimenter.
